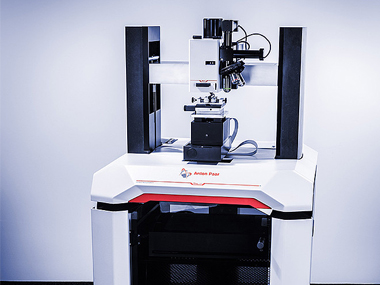

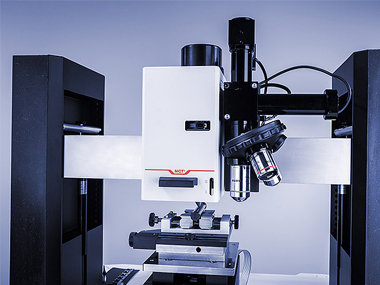

微觀組合測試儀 (MCT³) 是一款通用測量頭，可全方位面表征涂層和塊狀樣品的力學性能。
該儀器載荷范圍大，能夠確定多種樣品的附著力、耐劃擦性、硬度、彈性模量、摩擦和磨損等。它適用于有機和無機涂層以及軟硬涂層（1 µm 到 20 µm 之間），也適用于塊體材料。
三合一：劃痕、儀器化壓入和摩擦的全面綜合的測試
該儀器采用獨特的機械設計，將三種不同的力學特性分析測量方法結合在一個測量單元上，而且絲毫不影響測量質量。使用同一個測量單元，您可通過劃痕測試測量涂層附著力和耐劃擦性，通過儀器化壓入測試 (IIT) 測量彈性模量，并通過多次摩擦測試測量摩擦和磨損。
完全自動的力性能分析測試儀
和安東帕的所有劃痕測試儀一樣，MCT³ 可自動判定臨界載荷。利用摩擦力、劃痕深度或聲發射信號，及算法分析這些信號并自動確定臨界載荷，使結果不受任何操作者的影響。此外，在單次測量中，通過儀器化壓入技術還可確定各個位置（用戶自定義矩陣）的硬度和彈性模量。
理想的載荷范圍，涵蓋更廣泛的應用領域
MCT³ 能夠執行從小位移（表面檢測幾納米）到大位移（最大值為 1 mm）的劃痕和儀器化壓入 (IIT) 測試。其施加和測量的載荷范圍廣泛（從 10 mN 到 30 N），幾乎適用所有樣品的特性。這種載荷和深度范圍非常適用于硬質涂層（1 µm 至 20 µm 的 CVD、PVD）、熱噴涂/等離子噴涂涂層、凝膠材料、金屬和聚合物的力學性能分析。
專利同步全景成像模式
這種獨特的功能可以自動將所有傳感器信號記錄和全景成像的劃痕圖像實現完全同步。這樣一來，通過觀察同步的光學和其他信號記錄，即可輕松判定臨界載荷。安東帕是美國專利 8261600 和歐洲專利 EP 2065695 的唯一持有人。
即使在曲面和粗糙表面也可獲得完美的結果
由于采用了獨特的載荷傳感器控制技術，MCT³ 劃痕系統可探知表面形貌的偏差，并且通過主動力反饋系統來校正這些偏差。

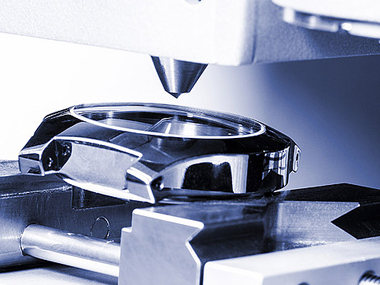

無論樣品的表面形貌如何，MCT³ 都能夠通過完全控制的所需載荷來跟蹤樣品表面形貌，在粗糙表面和曲面（例如鏡頭）上進行非常可靠的測量。
技術規格
|
最大載荷 [N] |
30 |
|
載荷分辨率 [μN] |
6 |
|
載荷背底噪聲 [rms] [μN] |
100 |
|
加載速度 [N/min] |
最高到 300 |
|
深度量程 [μm] |
1000 |
|
深度分辨率 [nm] |
0.03 |
|
深度背底噪聲 [rms] [nm] |
1.5 |
|
數據采集頻率 [kHz] |
192 |
|
劃痕速度 [mm/min] |
0.1 到 600 |
|
選件 |
|
帕爾貼最高加熱到 120°C |
? |
|
加熱臺的溫度可高達 200 °C |
? |
|
最低冷卻至 -120 °C |
? |
|
液體測試 |
? |
