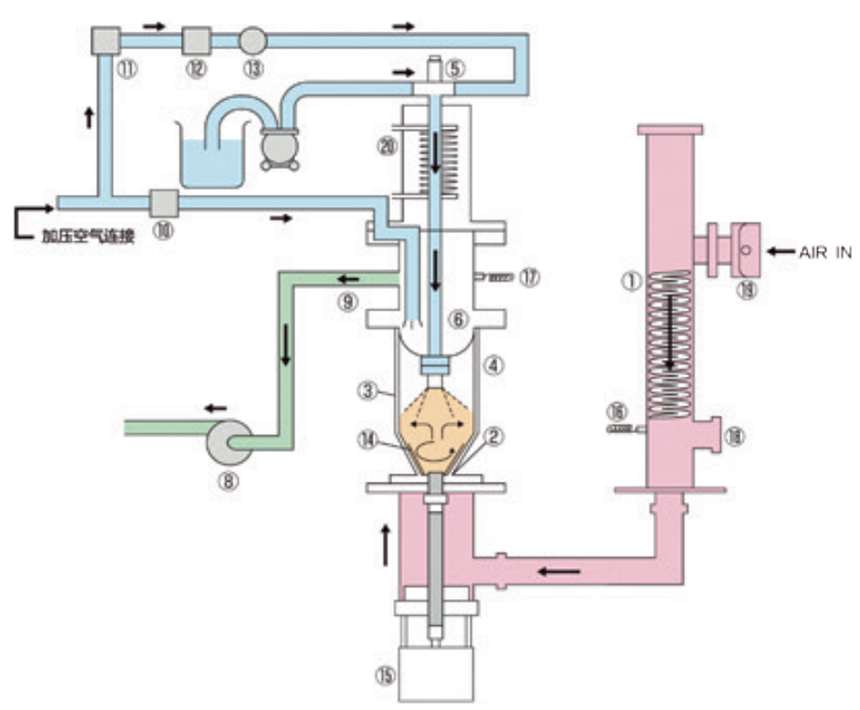

序號

部品名

序號

部品名

1

加熱器

11

三通電磁閥

2

微孔板

12

針閥

3

流動層腔

13

壓力表

4

過濾器腔

14

攪拌葉片

5

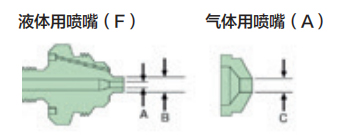

噴嘴

15

攪拌馬達

6

過濾器

16

入口溫度傳感器

7

送液泵

17

出口溫度傳感器

8

鼓風機、排氣過濾器（鼓風機前）

18

盲板

9

中間筒

19

吸氣口、吸氣過濾器

10

電磁閥

20

噴嘴冷卻連接口

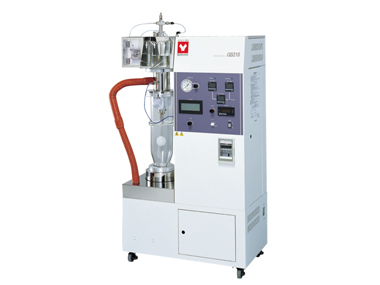

型號

GB210-B

性能

溫度調節器設定范圍

40～220℃（入口溫度）、0～60℃（出口溫度）

溫度調節精度

入口溫度±1℃

干燥空氣量調節范圍

0～0.7m3/min

噴霧空氣壓力調節范圍

0～0.6MPa

送液泵流量范圍

0～26ml/min

構成

外部輸出

入口溫度、出口溫度輸出（4～20mA）

自動升降機

造粒組件通過升降機自動升降

溫度調節器

PID數碼溫度調節器

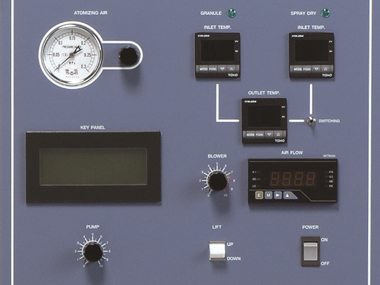

觸摸屏

鼓風機、加熱器、送液泵、脈沖噴氣用開關、報警顯示

控制切換開關

入口溫度、出口溫度控制切換（出口溫度控制有條件）

溫度傳感器

K型熱電偶

加熱器

2.0KW（at200V）～2.88KW（at240V）

送液泵

導管型送液泵

噴霧用氣泵

使用噴霧用空壓機（另售）

服務插座

攪拌器用：AC220V, 2A

吸氣鼓風機

管式鼓風機，無刷DC馬達

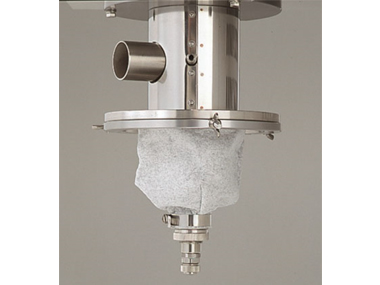

過濾器

吸氣過濾器、排氣過濾器

噴霧噴嘴冷卻結構

連接：接頭×2，外徑Φ10.5mm

噴霧用空氣連接

接頭外徑，Φ7mm

排氣連接口徑

Φ50mm

安全功能

入口、出口溫度過熱、送液泵反轉功能、過電流漏電保護開關

規格

外形尺寸

W760×D420×H1350mm

重量

110kg

電源（50/60Hz）額定電流

AC200V 16A（AC220V 17A, AC240V 18A, 需要更換接線端子）

附屬品

送液軟管（硅膠帶止動塊2根、TYLON帶止動塊3根）、排氣軟管（帶1個軟管扎帶）1根、出口溫度傳感器、保險絲（250V  2A）去靜電線、進氣軟管5m（帶2個軟管扎帶）、GF200造粒組件

選購品

安全保護罩（COV30C）、溫度記錄儀、有機溶劑回收裝置（GAS410）

實驗NO.

黏合劑

試驗條件

結果

名稱

重量(g)

名稱

濃度(%)

噴霧量(g)

入口溫度(℃）

送液速度

（g/min）

噴霧壓力kPa（kg/cm2）

噴霧次數

噴嘴高

（cm）

平均直徑

（um）

12～115網孔回收率（%）

硅

200

PVA

5.0

77

125

15

59(0.6)

4

27

339

58

氧化鐵

160

PVA

2.5

50

120

15

98(1.0)

4

21

205

62

陶瓷

200

PVA

3.0

106

120

15

78(0.8)

3

22

404

82

鋁

160

PVA

3.0

60

110

15

59(0.6)

4

22

311

88

二氧化硅

150

CMC

1.0

100

120

15

78(0.8)

4

22

306

60

乳糖

200

山梨糖醇

70.0

10

100

14

98(1.0)

4

25

390

80

紅茶提取物·粉糖

250

瓜爾豆膠

0.5

24

85

6

59(0.6)

10

28

333

77

油脂含有粉末

200

葡萄糖

30.0

11

85

4

59(0.6)

7

22

236

82
