TCT426熱線法導熱分析儀

發布時間：2020-09-24 10:07:07瀏覽次數：次

對于耐火材料，其導熱性能是一項十分重要的性質，尤其在耐火材料被用作為工業設備的襯層之時，這一性能顯得尤為重要，甚而對設備結構有著決定性的影響。某些場合（如絕熱材料）要求熱耗低，這時便需要材料的導熱系數較低；另一些場合下則恰恰需要高的導熱系數（如熱交換器）。國際上將導熱系數 λ 定義為熱流率除以溫度梯度，單位 W/(m*K)。

關于耐火材料與絕熱材料在高溫下導熱系數的測量，已建立起數種方法，熱線法（ISO8894）即為其中的一種。

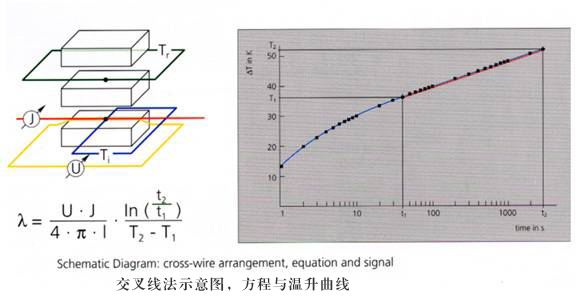

熱線法是一種動態的，絕對的測量方法。使用熱線法測量導熱系數有多種方式，其中交叉線技術為測量線性熱源（熱線）的溫升，平行線技術則測量與線性熱源隔著一定距離的一定位置上的溫升。

將熱線與熱電偶插入兩片試樣之間，從加熱電流接通之時開始測量，得到溫升對時間的函數，由此得出試樣材料的導熱系數。

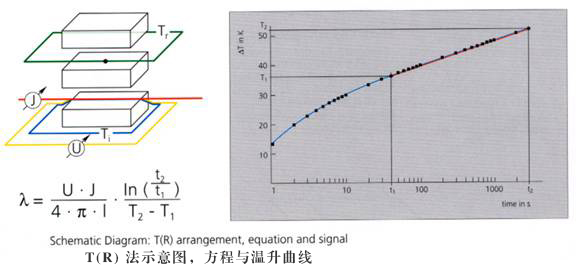

另一種測量方式名為“鉑電阻測溫技術”或“T(R)技術”，符合ASTM-C1113標準，是將熱線同時作為熱源與溫度傳感器，通過測量其電阻的變化來得到溫升數據。其導熱系數的計算方法則與交叉線技術相同。

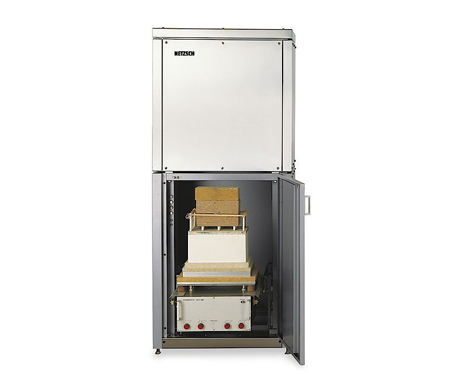

NETZSCH TCT426 包含了上述全部三種方法，通過更換預裝有熱線的相應的測量框，可在其間自由切換。

TCT 426 技術參數
•溫度范圍：RT ... 1400°C
•升溫速率：0 ... 5 K/min
•測量氣氛：空氣
•樣品尺寸：250mm×125mm×75mm（由兩片樣品構成一個測試單元）
•測量模式：交叉線法、十字線法、T(R) 法
