在高溫下測量耐火材料的最大負載與斷裂模量（MOR），作為在工作溫度下評價材料性能的一種方法已得到了廣泛的使用。它與其它熱物理性能一起，成為了耐火材料（如爐體內襯材料）研發與質控領域非常重要的參數。
斷裂模量定義為某一特定尺寸的矩形測試材料在特定裝置上受到三點彎曲時能夠承受的最大應力。它的單位是 N/mm²他或 MPa。
國際標準測試方法見于 ISO5013。試樣尺寸：150 mm x 25 mm x 25 mm。

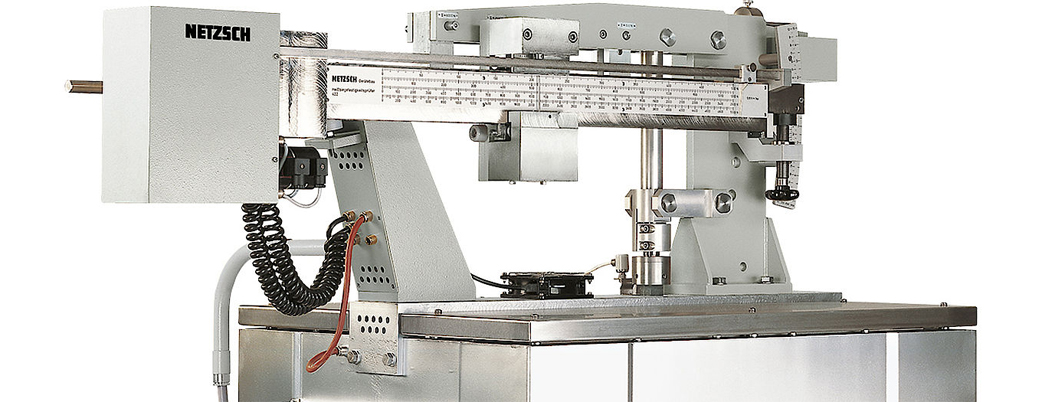

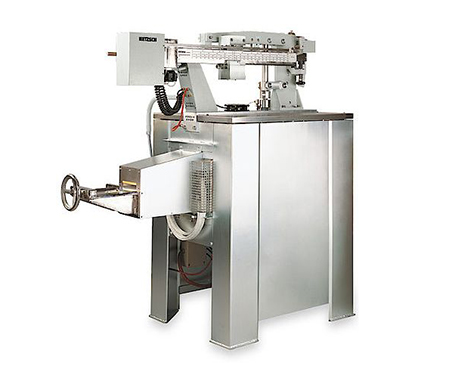

NETZSCH - HMOR 422 D/3，能夠在最高溫度 1500°C、最大負荷 5000N（60 N/mm²）的情況下測量耐火材料的斷裂模量，并能使用三點彎曲模式進行連續測量。
若使用用于負載與形變測量，以及恒定形變速率的可選設備，能夠得到陶瓷試樣的彈性極限與裂紋擴展的額外信息。
HMOR 422 E/4 用于測量小的單個樣品，遵從四點彎曲方法，支撐點之間的距離為 40mm。通過易于操作的二合罩爐體（最高溫度 1450°C），簡化了試樣插入的方法。該型號使用差示測量系統，與 RUL/CIC 421 所使用的系統類似，用于精確測定試樣的形變。
HMOR 422 D/3 - 技術參數
•溫度范圍：
- 422 D/3: 室溫 ... 1500°C
- 422 E/4: RT ... 1450°C
•加熱元件：SiC
•彎曲支撐件：SiC
•負載：1 N ... 5000 N
•加載速率：1.25 N/s ... 125 N/s，可切換
•彎曲測量范圍：
- 422 D/3: 10000 μm
- 422 E/4: 2500 μm
•測溫熱電偶：S 型
•樣品尺寸：
- 422 D/3: 150 mm × 25 mm × 25 mm
- 422 E/4: 45 mm x 4.5 mm x 3.5 mm
•彎曲模式：
- 422 D/3: 三點彎曲
- 422 E/4: 四點彎曲
•氣氛：空氣，靜態（包含保護氣入口的可選配件）
•恒定形變：10 μm/min ... 2000 μm/min（僅針對 422 D/3）
HMOR 422 D/3 - 軟件功能
HMOR 422 D/3 與 422 E/4 的測量與分析軟件是基于 MicroSoft Windows 系統的 Proteus 軟件包，它包含了所有必要的測量功能和數據分析功能，數據也可導出后在 MS Excel中進行分析。這一軟件包具有極其友善的用戶界面，包括易于理解的菜單操作和自動操作流程，并且適用于各種復雜的分析。Proteus 軟件既可安裝在儀器的控制電腦上聯機工作，也可安裝在其他電腦上脫機使用。
HMOR 部分分析功能：
•負載增加的起始點，確定失效負載點。
•測量參數與結果的保存。
•將數據傳輸至 MS Excel 進行進一步分析、繪圖與統計
•確定試樣形變（帶用于測量負載與形變的可選設備）
•負載-形變圖
•折斷模量計算
HMOR 422 D/3 - 相關附件
•游標卡尺: 用于在線測量樣品長度, 并輸入 Proteus 軟件之中
•層間片
